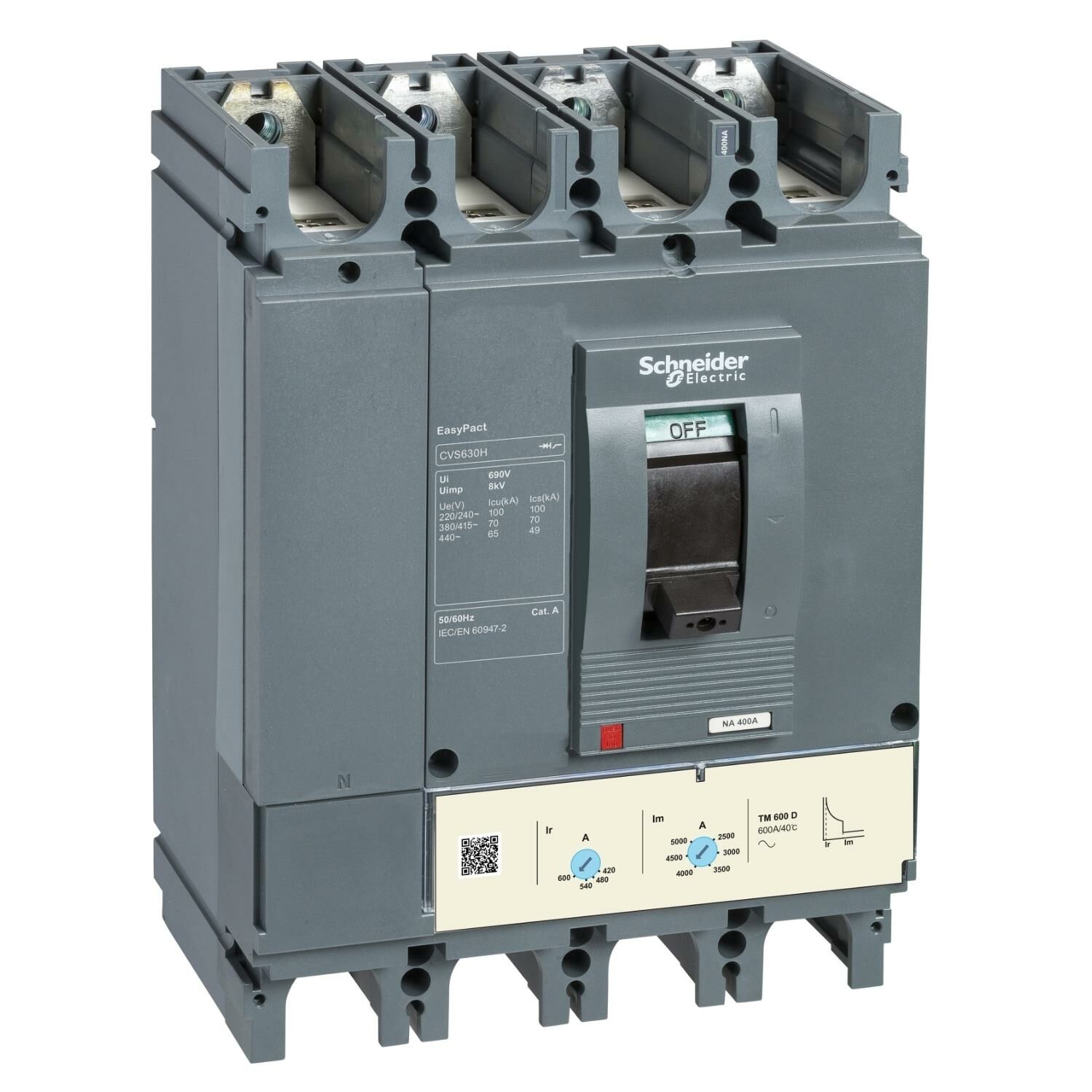

LV563318 4x500A (350-500A) 50kA TERMİK MANYETİK ŞALTER TMŞ CVS630N
18.364,90 TL
41.738,40 TL
Kdv Dahil
Ürün serisi | Easypact CVS400...630 |
---|---|
Ürün ya da bileşen tipi | Devre kesici |
Ürün grubu | CVS630N |
cihaz uygulaması | Dağıtım |
Kutup tanımı | 4P |
korumalı kutup açıklaması | 3d |
nötr konum | Sol |
Earth leakage protection (Vigi add on) | Yok |
[In] nominal akım | 630 A -de 40 °C |
derece kodu | N |
Şebeke tipi | AC |
[Icu] Breaking capacity | 70 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 42 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
kullanım kategorisi | Kategori A |
açma birimi adı | TM-D |
açma birimi teknolojisi | Termik Manyetik |
açma birimi derecesi | 500 A -de 40 °C |
Koruma türü | Aşırı yük koruma (termik) Kısa devre koruması (manyetik) |
Şebeke frekansı | 50/60 Hz |
---|---|
Kontrol tipi | Geçiş |
Montaj Tipi | Sabit |
montaj desteği | Arka plaka |
üst bağlantı | Ön |
aşağı bağlantı | Ön |
bağlantılar - terminaller | Vidalı bağlantı |
[Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunEN/IEC 60947-2 |
Termik Koruma Ayar Aralığı | 350…500 A |
[Ics] nominal hizmet kesme kapasitesi | 70 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 32 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
Mekanik dayanıklılık | 15000 cycles |
elektrik dayanıklılığı | 4000 cycles 415 V In 'e uygunIEC 60947-2 |
bağlantı aralığı | 45 mm |
kontak konum göstergesi | Evet |
nötr koruma ayarı | Korumasız (3d) |
uzun süreli açma ayar tipi lr | Ayarlanabilir |
uzun süreli açma ayar aralığı | 0,7...1 x In |
uzun süreli gecikme ayarı tipi | Sabit |
anlık açma ayar tipi li | Ayarlanabilir |
anlık açma ayar aralığı | 5...10 x In |
Yükseklik | 255 mm |
Genişlik | 185 mm |
Derinlik | 110 mm |
Ürün ağırlığı | 7,1 kg |
elektrikli şok koruma sınıfı | Sınıf II |
---|---|
Standartlar | EN 60947-2 IEC 60947-2 |
Ürün sertifikaları | IEC GOST |
IP koruma derecesi | IP40 |
kirletme derecesi | 3 'e uygunIEC 60664-1 |
Nominal çalışma ortam sıcaklığı | -25…70 °C |
Depolama ortam koşulları | -50…85 °C |
Birim paket türü 1 | PCE |
---|---|
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 8,039 kg |
Paket 1 Yükseklik | 24,4 cm |
Paket 1 genişliği | 21 cm |
Paket 1 Uzunluk | 30 cm |
