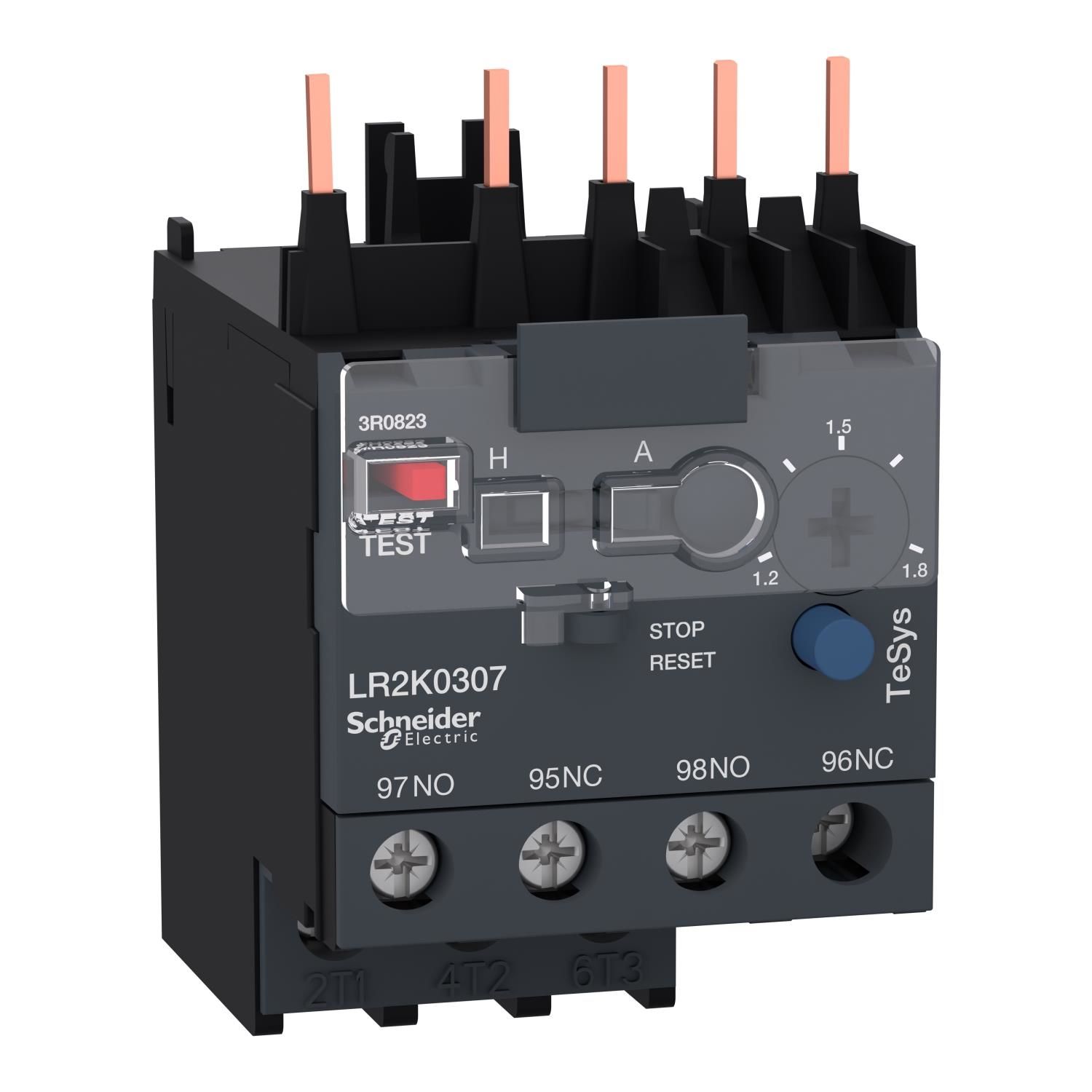

LR2K0307
TeSys K - Diferansiyel Termal Aşırı Yük Röleleri - 1,2...1,8 A - Sınıf 10A

|
|
|
|
|
Ana
| Seri |
TeSys
|
| Ürün adı |
TeSys LRK
|
| Ürün ya da bileşen tipi |
Diferansiyel termal aşırı yük rölesi
|
| Ürün grubu |
LR2K
|
| Röle uygulaması |
Motor koruma
|
| Ürün uyumluluğu |
LC1K
LP1K
LP4K
LC7K
|
| Şebeke tipi |
AC
DC
|
| Asiri yük açma sinifi |
Sınıf 10A 'e uygunIEC 60947-4-1
|
| Termik Koruma Ayar Aralığı |
1,2…1,8 A
|
| [Ui] nominal yalıtım voltajı |
Güç devresi: 690 V 'e uygunBS 4941
Güç devresi: 690 V 'e uygunIEC 60947
Güç devresi: 750 V 'e uygunVDE 0110 grup C
Güç devresi: 600 V 'e uygunCSA C22.2 No 14
|
Tamamlayıcı
| Şebeke frekansı |
<= 400 Hz
|
| Montaj desteği |
Kontaktör altında
Plaka, özel aksesuarlı
Ray, özel aksesuarlı
|
| Yardımcı kontak düzenleme |
1 NA + 1 NK
|
| [Ith] klasik açık hava termik akımı |
6 A için sinyalleme devresi
|
| [Ue] nominal çalışma voltajı |
<= 690 V için güç devresi
690 V AC AC-15 için sinyalleme devresi
250 V DC DC-13 için sinyalleme devresi
|
| Ilgili sigorta değeri |
6 A gG for sinyalleme devresi conforming to VDE 0660
6 A gG for sinyalleme devresi conforming to IEC 60947
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV
|
| Kutup başına güç dağılımı |
2 W
|
| Faz arızası hassasiyeti |
Evet 'e uygunIEC 60947-4-1
|
| Yerel sinyalleme |
Açma göstergesi (sarı)
|
| Kontrol tipi |
Kırmızı açma/kapama butonu: açma testi fonksiyonu
Mavi açma/kapama butonu: durdurma ve manuel sıfırlama
Selektör anahtarı: manuel veya otomatik sıfırlama
|
| Bağlantılar - terminaller |
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
|
| Sıkma torku |
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
|
| Yükseklik |
58 mm
|
| Genişlik |
45 mm
|
| Derinlik |
65 mm
|
| Ürün ağırlığı |
0,145 kg
|
Ortam
| Standartlar |
IEC 60947
NF C 63-650
VDE 0660
BS 4941
|
| Ürün sertifikaları |
UL
CSA
UKCA
|
| Koruyucu bakım |
TC 'e uygunIEC 60068
TC 'e uygunDIN 50016
|
| IP koruma derecesi |
IP2X conforming to IEC 60529
|
| Çalışma için ortam hava sıcaklığı |
-20…55 °C değer kaybı olmadan 'e uygunIEC 60947
-30…60 °C değer kaybı ile 'e uygunIEC 60947
|
| Depolama ortam koşulları |
-40…70 °C
|
| Çalışma yüksekliği |
2000 m değer kaybı olmadan
|
| Yangına dayanıklılık |
850 °C 'e uygunIEC 60695-2-1
|
| Alev geciktirici |
V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102
|
| Mekanik dayanıklılık |
Şoklar NA kontak: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar NK kontak: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Titreşimler NA kontak: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler NK kontak: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
8,300 cm
|
| Package 1 Width |
7,000 cm
|
| Package 1 Length |
5,000 cm
|
| Package 1 Weight |
157,000 g
|
| Unit Type of Package 2 |
S02
|
| Number of Units in Package 2 |
41
|
| Package 2 Height |
15,000 cm
|
| Package 2 Width |
30,000 cm
|
| Package 2 Length |
40,000 cm
|
| Package 2 Weight |
6,760 kg
|
| Unit Type of Package 3 |
P06
|
| Number of Units in Package 3 |
656
|
| Package 3 Height |
75,000 cm
|
| Package 3 Width |
60,000 cm
|
| Package 3 Length |
80,000 cm
|
| Package 3 Weight |
119,428 kg
|
Sürdürülebilirlik Teklifi
| Sürdürülebilir teklif durumu |
Green Premium ürünü
|
| REACh Düzenlemesi |
 REACh Bildirisi
|
| REACh, SVHC içermez |
Evet
|
| EU RoHS Direktifi |
Uyumlu
EU RoHS Bildirisi
|
| Toksik ağır metal içermez |
Evet
|
| Cıva içermez |
Evet
|
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı
|
| RoHS muafiyet bilgileri |
Evet
|
| Çevre Beyanı |
Çevresel Ürün Profili
|
| Döngüsellik Profili |
Kullanım Sonu Bilgileri
|
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
|
