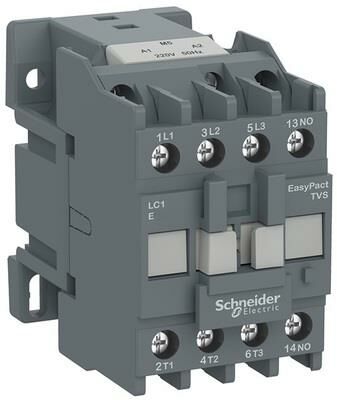

LC1E0910M7
Easy TeSys Kontaktör,3P(3NO),AC-3,<=440V,9A,220V AC Bobinli,50/60Hz,1NO Yardımcı Kontak

|
|
|
|
|
Ana
| Seri |
Easy TeSys
|
| Ürün serisi |
Easy TeSys Control
|
| Ürün ya da bileşen tipi |
Kontaktör
|
| Ürün grubu |
LC1E
|
| Kontaktör uygulaması |
Motor kontrol
Direnç yükü
|
| Kullanım kategorisi |
AC-3
AC-3e
AC-1
|
| Kutup tanımı |
3P
|
| [Ue] nominal çalışma voltajı |
Güç devresi: <= 690 V AC 50/60 Hz
|
| [Ie] nominal çalışma akımı |
9 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
9 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi
25 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
|
| [Uc] control circuit voltage |
220 V AC 50/60 Hz
|
Tamamlayıcı
| Motor gücü kW |
2,2 kW at 220...230 V AC 50/60 Hz
4 kW at 380...400 V
4 kW at 415 V
4 kW at 440 V
5,5 kW at 500 V
5,5 kW at 660...690 V
|
| Kutup kontak düzenleme |
3 NA
|
| [Ith] klasik açık hava termik akımı |
25 A (at 55 °C) for güç devresi
|
| Irms nominal kapama kapasitesi |
90 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
|
| Nominal kesme kapasitesi |
72 A at 440 V for güç devresi conforming to IEC 60947
|
| [Icw] nominal kısa süreli dayanma akımı |
105 A 40 °C - 10 s for güç devresi
61 A 40 °C - 60 s for güç devresi
30 A 40 °C - 600 s for güç devresi
|
| Ilgili sigorta değeri |
10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
20 A gG at <= 690 V coordination tip 1 for güç devresi
|
| Ortalama empedans |
2,5 mOhm - Ith 25 A 50 Hz for güç devresi
|
| Kutup başına güç dağılımı |
0,2 W AC-3
1,6 W AC-1
|
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947-4-1
|
| Aşırı gerilim kategorisi |
III
|
| Kirletme derecesi |
3
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
|
| Mekanik dayanıklılık |
10000000 cycles
|
| Elektrik dayanıklılığı |
1400000 cycles AC-3
150000 cycles AC-1
|
| Kontrol devresi tipi |
AC -de 50/60 Hz
|
| Kontrol devresi gerilim limitleri |
0,85...1,1 Uc -5…55 °C çalışma 50/60 Hz
0,3...0,6 Uc -5…55 °C düşme 50/60 Hz
|
| VA cinsinden kalkış gücü |
95 VA 50 Hz cos phi 0,75 (at 20 °C)
95 VA 60 Hz cos phi 0,75 (at 20 °C)
|
| VA cinsinden tutma güç tüketimi |
8,3 VA 50 Hz cos phi 0,3 (at 20 °C)
8,5 VA 60 Hz cos phi 0,3 (at 20 °C)
|
| Isı dağılımı |
2…3 W for kontrol devresi
|
| Çalışma süresi |
12...22 msn kapanışta
4...19 msn açılışta
|
| Maksimum çalışma hızı |
1800 cyc/h -de <60 °C
|
| Bağlantılar - terminaller |
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
|
| Sıkma torku |
Güç devresi: 1,2 N.m
Kontrol devresi: 1,2 N.m
|
| Yardımcı kontak düzenleme |
1 NA
|
| Minimum anahtarlama gerilimi |
17 V for kontrol devresi
|
| Minimum anahtarlama akımı |
5 mA for kontrol devresi
|
| Yalıtım direnci |
> 10 MOhm for kontrol devresi
|
| Çakışmama süresi |
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
|
| Montaj desteği |
DIN rayı
Plaka
|
Ortam
| Standartlar |
IEC 60947-4-1
IEC 60947-5-1
IEC 60947-1
|
| Ürün sertifikaları |
CE
EAC
|
| IP koruma derecesi |
IP2X 'e uygunIEC 60529
|
| Koruyucu bakım |
TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30
|
| Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı |
-20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışma
|
| Çalışma yüksekliği |
3000 m olmadan
|
| Yangına dayanıklılık |
850 °C 'e uygunIEC 60695-2-1
|
| Mekanik dayanıklılık |
Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 7 Gn)
Şoklar kontaktör kapalı (11 msn için 10 Gn)
|
| Yükseklik |
74 mm
|
| Genişlik |
45 mm
|
| Derinlik |
80 mm
|
| Ürün ağırlığı |
0,3 kg
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
5,000 cm
|
| Package 1 Width |
7,500 cm
|
| Package 1 Length |
8,500 cm
|
| Package 1 Weight |
346,000 g
|
| Unit Type of Package 2 |
S02
|
| Number of Units in Package 2 |
36
|
| Package 2 Height |
15,000 cm
|
| Package 2 Width |
30,000 cm
|
| Package 2 Length |
40,000 cm
|
| Package 2 Weight |
13,035 kg
|
| Unit Type of Package 3 |
P06
|
| Number of Units in Package 3 |
576
|
| Package 3 Height |
75,000 cm
|
| Package 3 Width |
60,000 cm
|
| Package 3 Length |
80,000 cm
|
| Package 3 Weight |
216,560 kg
|
Sürdürülebilirlik Teklifi
| Sürdürülebilir teklif durumu |
Green Premium ürünü
|
| REACh Düzenlemesi |
 REACh Bildirisi
|
| REACh, SVHC içermez |
Evet
|
| EU RoHS Direktifi |
Uyumlu
EU RoHS Bildirisi
|
| Toksik ağır metal içermez |
Evet
|
| Cıva içermez |
Evet
|
| Sustainable packaging |
Yes
|
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı
|
| RoHS muafiyet bilgileri |
Evet
|
| Çevre Beyanı |
Çevresel Ürün Profili
|
| Döngüsellik Profili |
Kullanım Sonu Bilgileri
|
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
|
