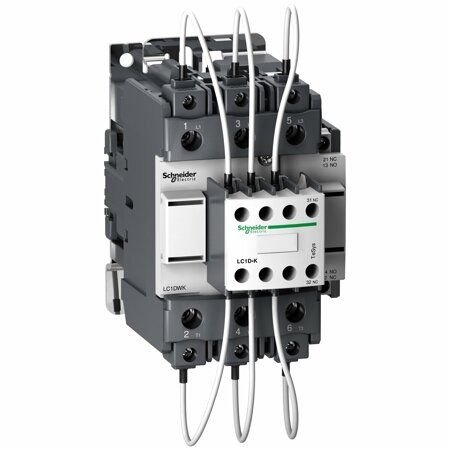

LC1DPKM7 30kVAR KOMPANZASYON KONTAKTÖRÜ 1NA+2NK SCHNEİDER
4.167,72 TL
9.261,60 TL
Kdv Dahil
seri | TeSys TeSys Deca |
---|---|
ürün adı | TeSys LC1D.K TeSys Deca |
Ürün ya da bileşen tipi | Kapasitör görevli kontaktör |
Ürün grubu | LC1DPK |
cihaz uygulaması | Kontrol |
kontaktör uygulaması | Güç faktörü düzeltme |
kullanım kategorisi | AC-6B |
Kutup tanımı | 3P |
power pole contact composition | 3 NA |
sistemde cihazın yeri | Delta kesintisi içinde Hat kesintisi |
[Ue] nominal çalışma voltajı | Güç devresi: 690 V AC 50/60 Hz |
reaktif güç değeri | 17 kvar -de 230 V AC 50 Hz -de <60 °C 30 kvar -de 400 V AC 50 Hz -de <60 °C 32 kvar -de 440 V AC 50 Hz -de <60 °C 50 kvar -de 690 V AC 50 Hz -de <60 °C 16,5 kvar -de 230 V AC 60 Hz -de <60 °C 33,3 kvar -de 460 V AC 60 Hz -de <60 °C 40 kvar -de 575 V AC 60 Hz -de <60 °C |
kontrol devresi tipi | AC -de 50/60 Hz |
kontrol devresi gerilimi | 220 V AC 50/60 Hz |
yardımcı kontak düzenleme | 1 NA + 2 NK anlık |
elektrik dayanıklılığı | 300000 cycles Ue'de 400 V 200000 cycles Ue'de 690 V |
montaj desteği | DIN rayı Plaka |
Standartlar | EN/IEC 60947-1 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1 |
Ürün sertifikaları | IECEE CB Scheme UL CSA UKCA |
bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - kablo sertligi: katı Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - kablo sertligi: katı Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - kablo sertligi: esnek kablo uçlu veya uçsuz Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - kablo sertligi: esnek kablo uçlu veya uçsuz |
sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 35 mm² |
maximum operating rate | 240 cyc/h |
yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 2 NK 'e uygunIEC 60947-5-1 |
---|
IP koruma derecesi | IP20 ön yüz 'e uygunIEC 60529 |
---|---|
Nominal çalışma ortam sıcaklığı | -5…60 °C |
Depolama ortam koşulları | -60…80 °C |
çalışma yüksekliği | 0...3000 m |
Yükseklik | 166 mm |
Genişlik | 55 mm |
Derinlik | 156 mm |
Ürün ağırlığı | 1,3 kg |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 7 cm |
Package 1 Width | 20 cm |
Package 1 Length | 23 cm |
Package 1 Weight | 1,108 kg |
Unit Type of Package 2 | S03 |
Number of Units in Package 2 | 6 |
Package 2 Height | 30 cm |
Package 2 Width | 30 cm |
Package 2 Length | 40 cm |
Package 2 Weight | 7,173 kg |
Unit Type of Package 3 | P06 |
Number of Units in Package 3 | 48 |
Package 3 Height | 75 cm |
Package 3 Width | 60 cm |
Package 3 Length | 80 cm |
Package 3 Weight | 67,388 kg |
