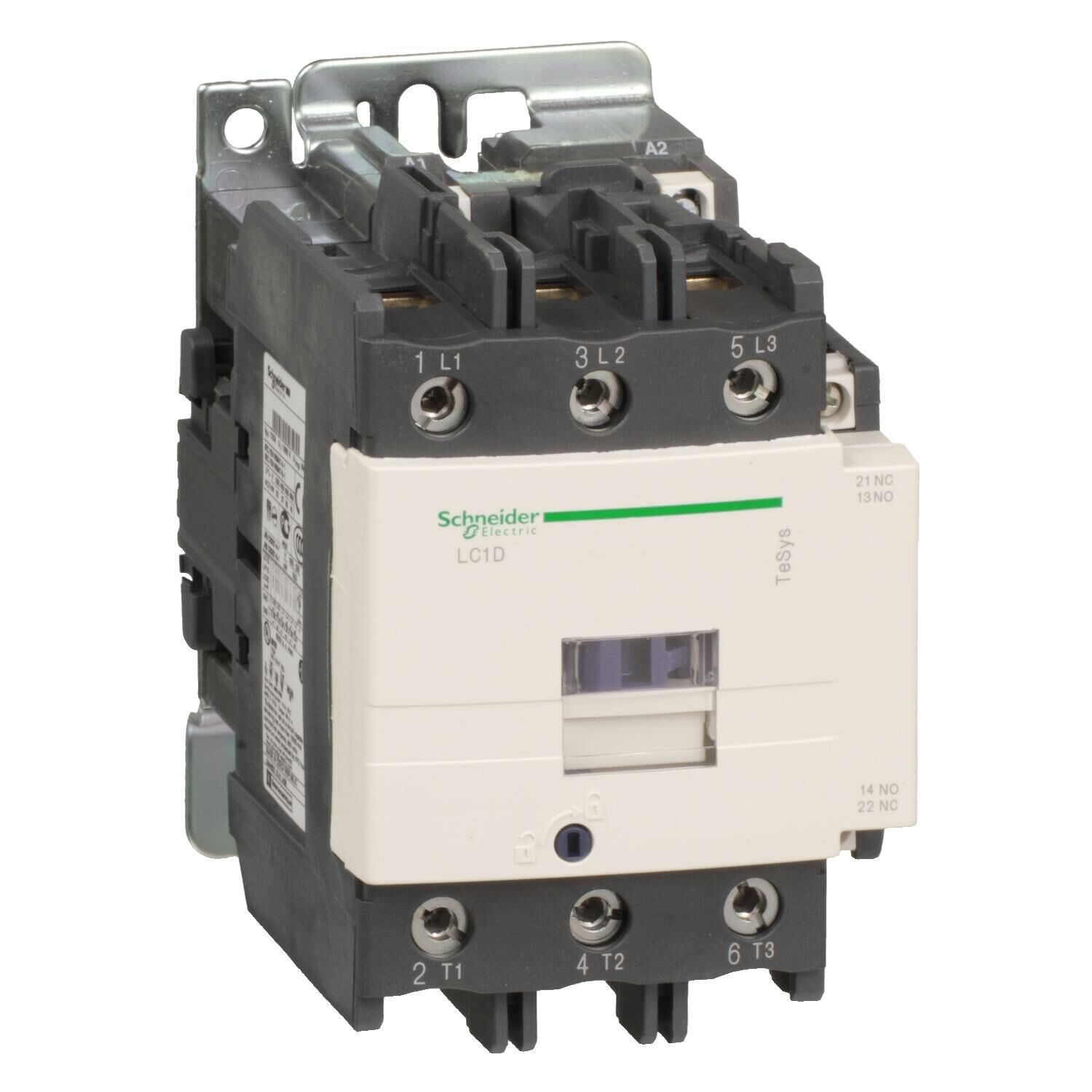

LC1D95M7 45kW 95A D SERİSİ KONTAKTÖR
5.948,64 TL
13.219,20 TL
Kdv Dahil
| seri | TeSys |
|---|---|
| ürün adı | TeSys D |
| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1D |
| kontaktör uygulaması | Motor kontrol Direnç yükü |
| kullanım kategorisi | AC-1 AC-4 AC-3 |
| Kutup tanımı | 3P |
| power pole contact composition | 3 NA |
| [Ue] nominal çalışma voltajı | Güç devresi: 1000 V AC 25...400 Hz |
| [Ie] nominal çalışma akımı | 95 A 60 °C) -de <= 440 V AC-3 için güç devresi 125 A 60 °C) -de <= 690 V AC-1 için güç devresi |
| motor gücü kW | 25 kW -de 220...230 V AC 50 Hz (AC-3) 45 kW -de 380...400 V AC 50 Hz (AC-3) 45 kW -de 415...440 V AC 50 Hz (AC-3) 55 kW -de 500 V AC 50 Hz (AC-3) 45 kW -de 660...690 V AC 50 Hz (AC-3) 45 kW -de 1000 V AC 50 Hz (AC-3) |
| motor power HP (UL / CSA) | 7,5 hp -de 120 V AC 60 Hz için 1 faz motorlar 15 hp -de 230/240 V AC 60 Hz için 1 faz motorlar 30 hp -de 200/208 V AC 60 Hz için 3 faz motorlar 30 hp -de 230/240 V AC 60 Hz için 3 faz motorlar 60 hp -de 460/480 V AC 60 Hz için 3 faz motorlar 60 hp -de 575/600 V AC 60 Hz için 3 faz motorlar |
| kontrol devresi tipi | AC -de 50/60 Hz |
| kontrol devresi gerilimi | 220 V AC 50/60 Hz |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947 |
| aşırı gerilim kategorisi | III |
| [Ith] klasik açık hava termik akımı | 10 A -de <60 °C için sinyalleme devresi 125 A -de <60 °C için güç devresi |
| Irms nominal kapama kapasitesi | 1100 A -de 440 V AC için güç devresi 'e uygunIEC 60947 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 |
| nominal kesme kapasitesi | 1100 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 1100 A -de <40 °C - 1 sn için güç devresi 800 A -de <40 °C - 10 s için güç devresi 400 A -de <40 °C - 1 min için güç devresi 135 A -de <40 °C - 10 min için güç devresi 140 A - 100 ms için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 100 A - 1 sn için sinyalleme devresi |
| ilgili sigorta değeri | 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 160 A gG -de <= 690 V koordinasyon tip 2 için güç devresi |
| ortalama empedans | 0,8 mOhm - Ith 125 A 50 Hz için güç devresi |
| [Ui] nominal yalıtım voltajı | Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali |
| elektrik dayanıklılığı | 1,2 Mcycles 95 A AC-3 1,3 Mcycles 125 A AC-1 |
| kutup başına güç dağılımı | 12,5 W AC-1 7,2 W AC-3 |
| Front cover | Ile |
| montaj desteği | Ray Plaka |
| standartlar | EN/IEC 60947-1 EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 |
| Ürün sertifikaları | IECEE CB Scheme UL CSA CCC EAC LROS (Lloyds register of shipping) RINA BV DNV-GL |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek kablo uçsuz Güç devresi: konnektör 2 kablo(lar) 4…25 mm²esnek kablo uçsuz Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek ile Güç devresi: konnektör 2 kablo(lar) 4…16 mm²esnek ile Güç devresi: konnektör 1 kablo(lar) 4…50 mm²katı kablo uçsuz Güç devresi: konnektör 2 kablo(lar) 4…25 mm²katı kablo uçsuz |
| sıkma torku | Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm |
| çalışma süresi | 20...35 msn kapama 6...20 msn açma |
| güvenlik güvenilirlik düzeyi | B10d = 1,3 Mcycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20 Mcycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 4 Mcycles |
| maximum operating rate | 3600 cyc/h -de <60 °C |
