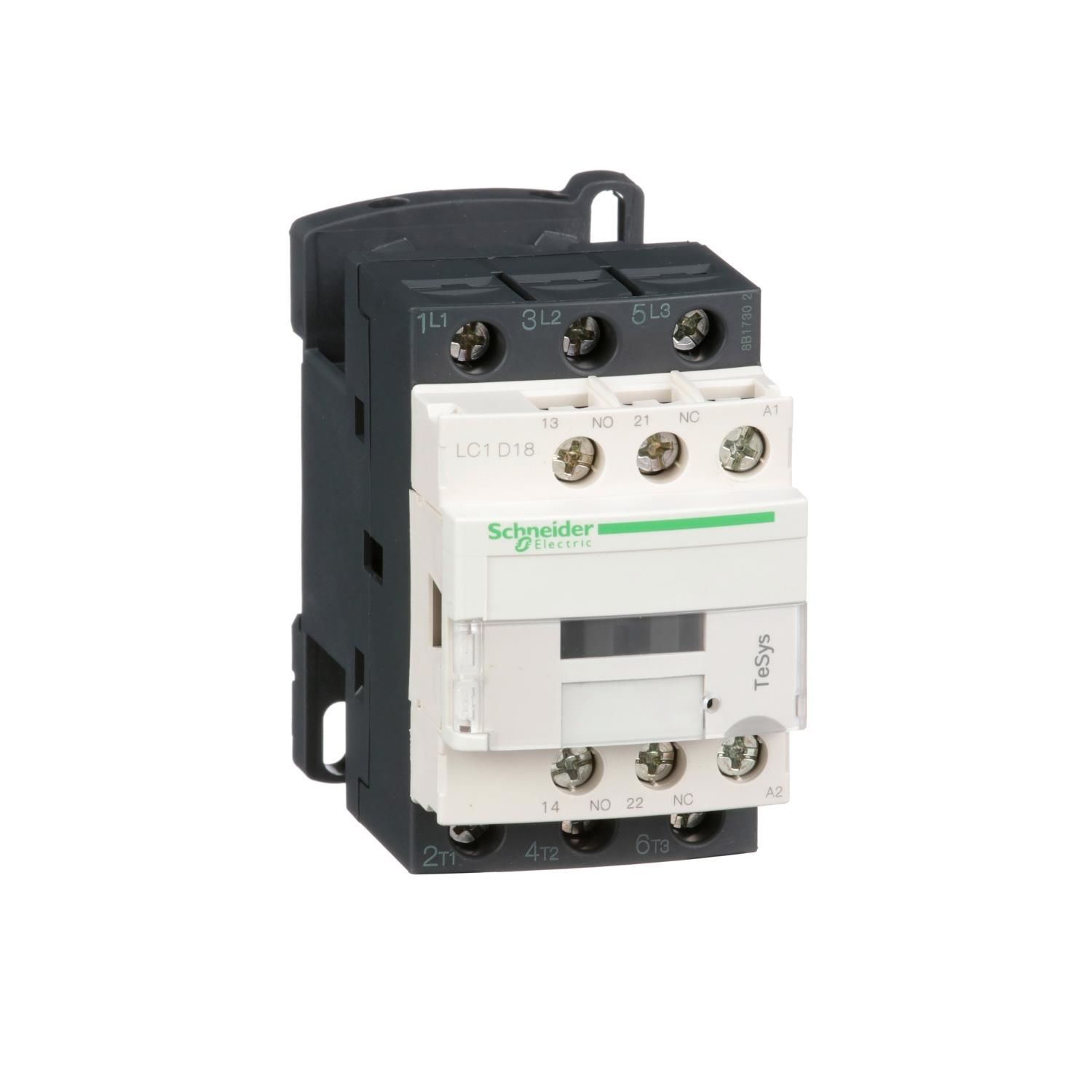

LC1D18B7 24VAC 18A AC3 KONTAKTÖR
760,10 TL
1.689,12 TL
Kdv Dahil
| seri |
TeSys |
|
|---|---|---|
| ürün adı |
TeSys D |
|
| Ürün ya da bileşen tipi |
Kontaktör |
|
| Ürün grubu |
LC1D |
|
| kontaktör uygulaması |
Direnç yükü Motor kontrol |
|
| kullanım kategorisi |
AC-1 AC-4 AC-3 |
|
| Kutup tanımı |
3P |
|
| power pole contact composition |
3 NA |
|
| [Ue] nominal çalışma voltajı |
Power circuit: <= 690 V AC 25...400 Hz Power circuit: <= 300 V DC |
|
| [Ie] nominal çalışma akımı |
18 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 32 A 60 °C) -de <= 440 V AC AC-1 için güç devresi |
|
| motor gücü kW |
4 kW -de 220...230 V AC 50/60 Hz (AC-3) 7,5 kW -de 380...400 V AC 50/60 Hz (AC-3) 9 kW -de 415...440 V AC 50/60 Hz (AC-3) 10 kW -de 500 V AC 50/60 Hz (AC-3) 10 kW -de 660...690 V AC 50/60 Hz (AC-3) 4 kW -de 400 V AC 50/60 Hz (AC-4) |
|
| motor power HP (UL / CSA) |
1 hp -de 115 V AC 50/60 Hz için 1 faz motorlar 3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 5 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 10 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 15 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar |
|
| kontrol devresi tipi |
AC -de 50/60 Hz |
|
| kontrol devresi gerilimi |
24 V AC 50/60 Hz |
|
| yardımcı kontak düzenleme |
1 NA + 1 NK |
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV conforming to IEC 60947 |
|
| aşırı gerilim kategorisi |
III |
|
| [Ith] klasik açık hava termik akımı |
10 A (at 60 °C) for signalling circuit 32 A -de <60 °C için güç devresi |
|
| Irms nominal kapama kapasitesi |
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 300 A -de 440 V için güç devresi 'e uygunIEC 60947 |
|
| nominal kesme kapasitesi |
300 A -de 440 V için güç devresi 'e uygunIEC 60947 |
|
| [Icw] nominal kısa süreli dayanma akımı |
145 A -de <40 °C - 10 s için güç devresi 240 A -de <40 °C - 1 sn için güç devresi 40 A -de <40 °C - 10 min için güç devresi 84 A -de <40 °C - 1 min için güç devresi 100 A - 1 s for signalling circuit 120 A - 500 ms for signalling circuit 140 A - 100 ms for signalling circuit |
|
| ilgili sigorta değeri |
10 A gG for signalling circuit conforming to IEC 60947-5-1 50 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 35 A gG -de <= 690 V koordinasyon tip 2 için güç devresi |
|
| ortalama empedans |
2,5 mOhm - Ith 32 A 50 Hz için güç devresi |
|
| [Ui] nominal yalıtım voltajı |
Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Signalling circuit: 690 V conforming to IEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali |
|
| elektrik dayanıklılığı |
1,65 Mcycles 18 A AC-3 Ue'de <= 440 V 1 Mcycles 32 A AC-1 Ue'de <= 440 V |
|
| kutup başına güç dağılımı |
2,5 W AC-1 0,8 W AC-3 |
|
| Front cover |
Ile |
|
| montaj desteği |
Ray Plaka |
|
| standartlar |
CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
|
| Ürün sertifikaları |
GOST CCC CSA UL RINA BV LROS (Lloyds register of shipping) DNV GL UKCA |
|
| bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…6 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…6 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…6 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²katı kablo uçsuz |
|
| sıkma torku |
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2 |
|
| çalışma süresi |
12...22 ms closing 4...19 ms opening |
|
| güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1 B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
|
| Mekanik dayanıklılık |
15 Mcycles |
|
| maximum operating rate |
3600 cyc/h 60 °C |
| bobin teknolojisi |
Yerleşik süpresör modülü olmadan |
|
|---|---|---|
| kontrol devresi gerilim limitleri |
0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz 0.85...1.1 Uc (-40…60 °C):operational AC 60 Hz 1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz |
|
| VA cinsinden kalkış gücü |
70 VA 60 Hz 0,75 20 °C) 70 VA 50 Hz 0,75 20 °C) |
|
| VA cinsinden tutma güç tüketimi |
7.5 VA 60 Hz cos phi 0.3 (at 20 °C) 7 VA 50 Hz cos phi 0.3 (at 20 °C) |
|
| ısı dağılımı |
2…3 W at 50/60 Hz |
|
| yardımcı kontak tipi |
type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1 |
|
| sinyalleme devre frekansı |
25...400 Hz |
|
| minimum anahtarlama akımı |
5 mA için sinyalleme devresi |
|
| minimum anahtarlama gerilimi |
17 V için sinyalleme devresi |
|
| çakışmama süresi |
1.5 ms on de-energisation between NC and NO contact 1.5 ms on energisation between NC and NO contact |
|
| yalıtım direnci |
> 10 MOhm için sinyalleme devresi |
