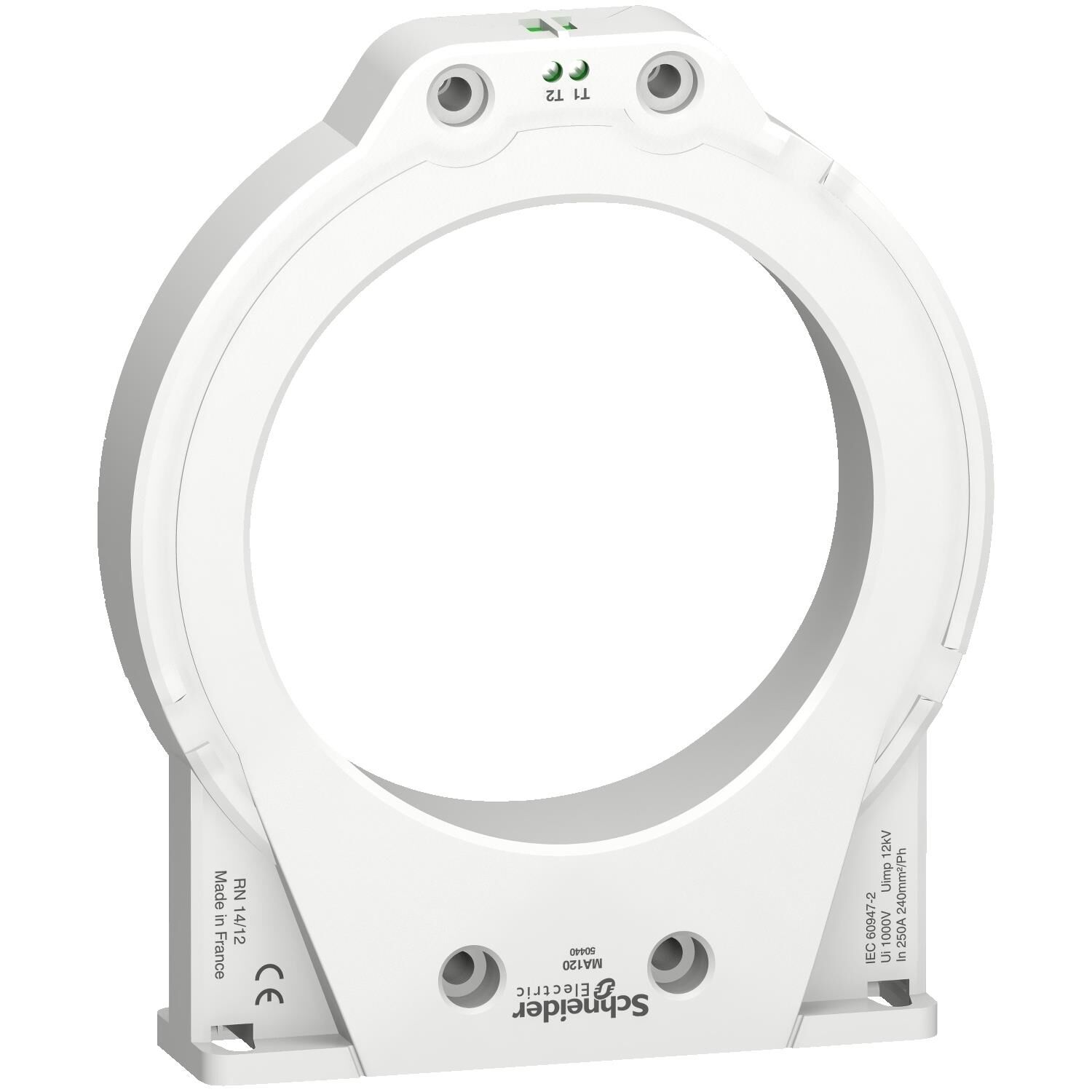

50440 CLOSED TROİD MA120MM
2.836,42 TL
6.446,40 TL
Kdv Dahil
| seri | VigiPacT |
|---|---|
| Ürün grubu | MA120 |
| Ürün ya da bileşen tipi | Toprak kaçağı akım sensörü |
| cihaz uygulaması | Ekipman izleme ve kontrolü |
| seri uyumluluğu | RH10M rezidüel akım koruma rölesi RH10P rezidüel akım koruma rölesi RH21M rezidüel akım koruma rölesi RH21P rezidüel akım koruma rölesi RH68M rezidüel akım koruma rölesi RH86M rezidüel akım koruma rölesi RH86P rezidüel akım koruma rölesi RH99M rezidüel akım koruma rölesi RH99P rezidüel akım koruma rölesi RH197M rezidüel akım koruma rölesi RH197P rezidüel akım koruma rölesi RHU rezidüel akım koruma rölesi RHUs rezidüel akım koruma rölesi RMH rezidüel akım koruma rölesi |
| current sensor type | A-tipi kapalı toroid |
| [Ie] nominal çalışma akımı | 250 A |
| transformatör oranı | 1/1000 |
|---|---|
| Şebeke tipi | AC/DC |
| Şebeke frekansı | 45...440 Hz |
| Nominal kısa devre dayanma akımı (Ik) | 85 kA için 0,5 sn |
| rezidüel kısa devreye dayanma akımı | 85 kA / 0,5 sn 'e uygunIEC 60947-2 |
| Nominal yalıtım voltajı (Ui) | 1000 V |
| aşırı gerilim kategorisi | IV |
| Nominal yıldırım darbe dayanım gerilimi (Up) | 12 kV |
| montaj modu | Sabit (kablolar) Sabit (düz devre kartı) Sabit (profilli metal levha) Sabit (slotlu devre kartı) Takılabilir (DIN rayı) |
| kalori değeri | 3,89 MJ |
| bağlantılar - terminaller | Vidalı bağlantı 0,22 mm² |
| çap | Dahili: 120 mm |
| kablo dış çapı | 60 mm: 240 mm² (maksimum) |
| Ürün ağırlığı | 0,59 kg |
| Yükseklik | 164 mm |
| Genişlik | 190 mm |
| Derinlik | 44 mm |
| IP koruma derecesi | Konnektörler: IP20 IP30 |
|---|---|
| çevresel özellik | Hizmet esnasında değilken nemli sıcağa maruz kalma (25...55 °C, RH % 95) : 28 döngü 'e uygunIEC 60068-2-30 Tuz buharı: Kb/2 'e uygunIEC 60068-2-52 Hizmet esnasında nemli sıcağa maruz kalma: kategori C2: 48 saat 'e uygunIEC 60068-2-56 |
| kirletme derecesi | Seviye 3 'e uygunIEC 60664-1 |
| Nominal çalışma ortam sıcaklığı | -35…70 °C |
| Depolama ortam koşulları | -55…85 °C |
| Standartlar | IEC 60947-2 |
| Ürün sertifikaları | CE |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 538,0 g |
| Paket 1 Yükseklik | 5,1 cm |
| Paket 1 genişliği | 17,6 cm |
| Paket 1 Uzunluk | 20,2 cm |
| Birim paket türü 2 | P12 |
| Paketteki birim sayısı 2 | 104 |
| Paket 2 Ağırlığı | 70,288 kg |
| Paket 2 Yükseklik | 50 cm |
| Paket 2 genişliği | 80 cm |
| Paket 2 Uzunluk | 120 cm |
| Birim paket türü 3 | S04 |
| Paketteki birim sayısı 3 | 26 |
| Paket 3 Ağırlığı | 14,34 kg |
| Paket 3 Yükseklik | 30 cm |
| Paket 3 genişliği | 40 cm |
| Paket 3 Uzunluk | 60 cm |
